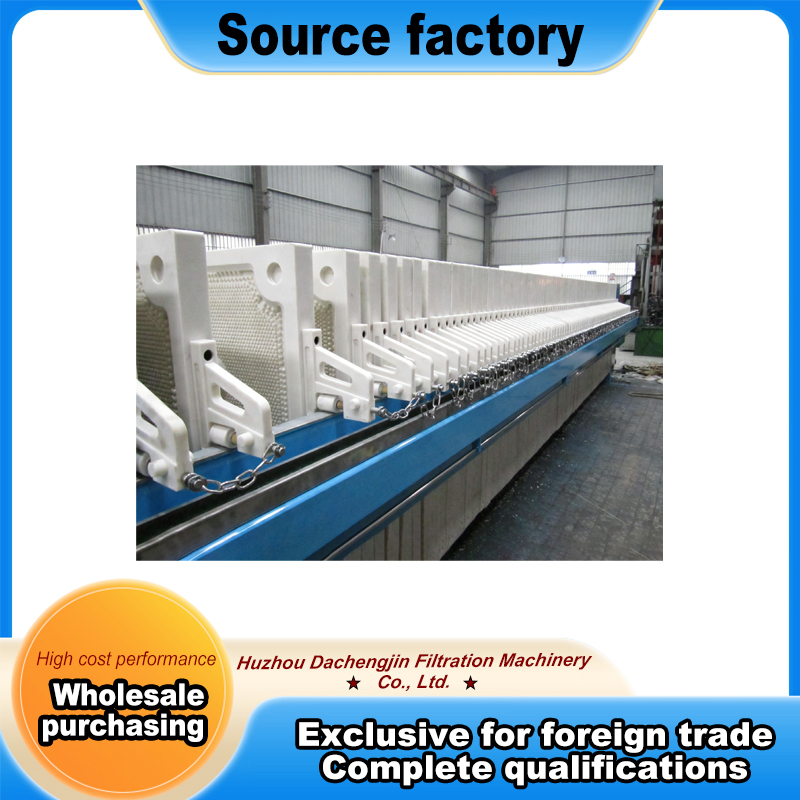

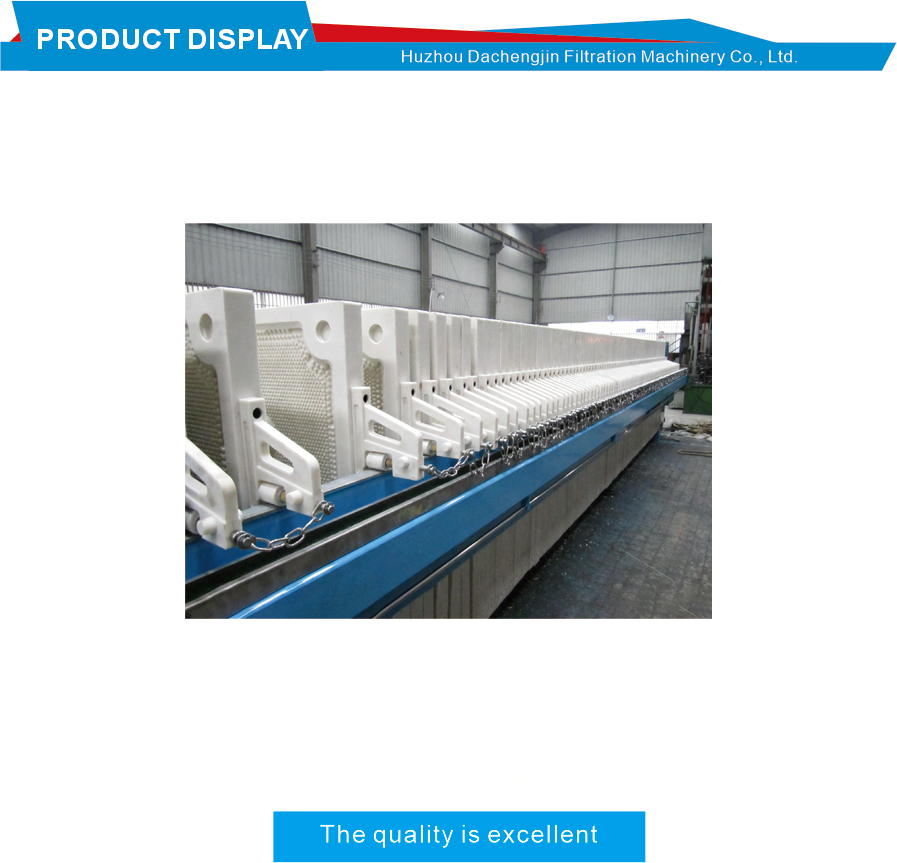

Наладжвальны фільтр-прэс для прамысловай фільтрацыі
Як працуе фільтр-прэс з паглыбленай камерай Шлам запампоўваецца ў прэс праз цэнтральную падаючую адтуліну або сярэднюю верхнюю падаючую адтуліну. Завісь паступае ў кожную камеру спераду назад. Цвёрдыя часціцы ў завісі затрымліваюцца на фільтруючай тканіне і назапашваюцца ў выглядзе фільтруючага пласта. Вадкасць праходзіць праз тканіну і цячэ па пазах пласціны да разгрузнага канала ўнізе, затым разам выходзіць з прэса і накіроўваецца па трубаправодзе ў прызначанае месца. У самым пачатку фільтрацыі некаторыя дробныя часціцы могуць прайсці праз тканіну і выйсці разам з вадкасцю, таму спачатку фільтрат звычайна каламутны. Прыкладна праз некалькі хвілін назапашаны пласт утварае пласт кекса на тканіне, і фільтрат становіцца празрыстым. У гэты момант у лініі падачы нарастае ціск. Цвёрдыя рэчывы назапашваюцца ў паглыбленых камерах, пакуль камеры не будуць цалкам запоўненыя тортам. Калі яна поўная, фільтрат выходзіць мала ці зусім не выходзіць. Пасля таго, як камеры запоўненыя, кармленне завершана, і прэс можна апаражніць. Затым прэс-сістэма адпускаецца, прэс адчыняецца, і паглыбленыя пласціны адна за адной адцягваюцца. Калі талеркі рухаюцца, пірог падае з кожнай камеры. Ніжэй прэса жолаб для разгрузкі жмыху накіроўвае жмых у бункер або на канвеер. Калі частка торта прыліпае да тканіны, можна выкарыстоўваць лапату для торта, каб выдаліць яго. Пасля таго, як увесь пірог выдалены, тканіна чысціцца, пласціны з паглыбленнем зноў прыціскаюцца, і пачынаецца наступны цыкл. Перавагі ўразных пліт у параўнанні з наборамі пліт і каркасаў заключаюцца ў наступным. Па-першае, у пласцінах з паглыбленнем выкарыстоўваецца вялікае цэнтральнае або сярэдняе верхняе адтуліну для падачы замест маленькіх кутніх адтулін для падачы, якія выкарыстоўваюцца ў наборах пласцін і рам. Вялікае адтуліну для падачы дазваляе камерам запаўняцца хутчэй і раўнамерней, што памяншае забіванне і пашкоджанне пласціны, выкліканае нераўнамерным ціскам. Гэта асабліва важна для прыкладанняў з буйнымі цвёрдымі часціцамі. Аднак варта адзначыць, што большае адтуліну для падачы павінна спалучацца з адпаведнымі выпускнымі адтулінамі. Калі ўваходны, выхадны і ўнутраныя адтуліны паглыбленых пласцін не супадаюць, неабходная хуткасць фільтрацыі можа не быць дасягнута. Па-другое, канструкцыя пласцін з паглыбленнем забяспечвае большы ціск падачы. Кропкі апоры на пласцінах з паглыбленнем раўнамерна размеркаваны па зонах, на якія ўздзейнічае сіла, што дапамагае прадухіліць выгіб пласцін пад моцным ціскам. Па-трэцяе, з паглыбленымі пласцінамі звычайна лягчэй выдаляць жмых. Калі прэс адкрываецца і талеркі рухаюцца, пірог альбо адвальваецца сам, альбо яго можна хутка зняць рыдлёўкай. Пры выкарыстанні прэса для талеркі і рамы, таму што торт знаходзіцца ў пастцы ўнутры рам, можа спатрэбіцца больш крокаў або больш часу, каб выдаліць торт.
Гэта абсталяванне належыць да катэгорыі наладжвальных фільтр-прэсаў у адпаведнасці з патрабаваннямі заказчыка. У адрозненне ад жорсткіх стандартных машын, гэта прэс-абсталяванне дазваляе рэгуляваць матэрыял пласціны, памер рамы і спосаб герметызацыі. Канструкцыя сканцэнтравана на практычных задачах фільтрацыі, такіх як выдаленне цвёрдых часціц з прамысловых вадкасцей або абязводжванне асадка. Агульныя варыяцыі ўключаюць тып рамы пласціны, тып камеры і тып мембраны. Кожны працуе пад ціскам, каб аддзяліць цвёрдыя рэчывы ад вадкасцей. Рамная версія з плітамі выкарыстоўвае чаргаванне пласцін і рам для фарміравання камер. Камерны тып выкарыстоўвае паглыбленыя пласціны для ўтрымання большай колькасці цвёрдых рэчываў. Мембранны тып дае дадатковае адцісканне пасля першапачатковай фільтрацыі. Гэтыя тры пакрываюць большасць штодзённых патрэбаў у фільтрацыі ў малых і сярэдніх серыях. Увесь блок створаны для шматразовага выкарыстання ў цяжкіх умовах, такіх як хімічныя заводы або каналізацыйныя станцыі. Паколькі кожны кліент апрацоўвае розныя матэрыялы, канструкцыя пакідае месца для змены плошчы фільтрацыі, становішча ўваходу падачы і спосабу разгрузкі. Гэта робіць абсталяванне карысным як для вадкай паліроўкі, так і для сушкі торта.
У гэтай жа катэгорыі наладжвальны фільтр-прэс у адпаведнасці з патрабаваннямі заказчыка прэс-абсталяванне прапануе некалькі практычных варыянтаў для штодзённай працы. Адной з ключавых асаблівасцей з'яўляецца наладжвальны дызайн, які азначае, што вы можаце выбраць метад прэсавання паміж механічным і гідраўлічным. Пры механічным прэсаванні выкарыстоўваецца шруба і штурвал. Гідраўлічнае прэсаванне выкарыстоўвае цыліндр і алейны помпа. Абодва працуюць добра, але падыходзяць для рознага бюджэту і даступнасці працоўнай сілы. Іншым аспектам з'яўляецца прамысловая фільтрацыя, якая ахоплівае такія звычайныя працы, як выдаленне дробных часціц з вадкасцяў для ваннаў для пласцін або вылучэнне цвёрдых рэчываў з сумесяў фарбавальнікаў. Само прэсавае абсталяванне ўключае ў сябе рамы памераў ад невялікіх лабараторных блокаў да вялікіх мадэляў майстэрні. Вы таксама можаце дадаць дапаможныя прылады без змены асноўнай структуры машыны. Сюды ўваходзяць аўтаматычнае выцягванне талеркі, мыццё тканіны, паварот паддона для капель, бункер для асадка і істужачны або шрубавы канвеер. Кожнае дапаўненне вырашае канкрэтную праблему сайта, напрыклад, мокрую падлогу або цяжкую ручную працу. Уся сістэма працуе на стандартнай электрастанцыі і патрабуе рэгулярнага, але не складанага абслугоўвання. Ушчыльнення і тканіны з'яўляюцца нармальнымі часткамі, якія зношваюцца, і іх можна замяніць на месцы. Гэта забяспечвае працу абсталявання на працягу многіх гадоў без спецыяльных інструментаў.
Засяродзіўшыся далей на наладжвальным дызайне, прэсавае абсталяванне можа выкарыстоўваць розныя матэрыялы пласцін для розных вадкасцей. Звычайны выбар уключае поліпрапілен для агульнага хімічнага выкарыстання, нержавеючую сталь для харчовых прадуктаў або агрэсіўных вадкасцей, чыгун для высокай тэмпературы або моцнага ціску і пласціны са шкляной тканінай для моцнай кіслаты або шчолачы. Кожны матэрыял змяняе вагу і кошт абсталявання, але не асноўны прынцып працы. Фільтруючая тканіна таксама можа быць заменена на поліпрапілен, поліэстэр, нейлон і іншыя перапляценні. Для задач прамысловай фільтрацыі, якія патрабуюць чыстай працы, закрытая канструкцыя прадухіляе распырскванне вадкасці і вылучэнне пары. Для абязводжвання асадка ў муніцыпальных або фабрычных ачышчальных сцёкавых водах адкрытая канструкцыя дазваляе лёгка падаць кек у бункер або на канвеер. Прэсавае абсталяванне прымае розныя падачы помпы, такія як мембранныя помпы, шрубавыя або цэнтрабежныя помпы. Выбар залежыць ад неабходнага памеру цвёрдага рэчыва і расходу. Усе гэтыя параметры выбіраюцца падчас замовы. Рэзка або зварка не патрэбныя. Гэта робіць абсталяванне гатовым да працы пасля падключэння да электрасеткі і лініі харчавання. Сама рама - зварная сталь з дастатковай трываласцю для штодзённай сілы заціску. Для большасці памераў пліт менш аднаго квадратнага метра дадатковы падмурак не патрабуецца.
Гэта прэс-абсталяванне, якое ўваходзіць у лінейку наладжвальных фільтр-прэсаў у адпаведнасці з патрабаваннямі заказчыка, ахоплівае шырокі спектр прымянення прамысловай фільтрацыі, але не занадта распрацавана. Звычайнае прымяненне ўключае выдаленне гідраксідаў металаў з вады для паласкання гальванічных вырабаў, абязводжванне арганічнага асадка з харчовых заводаў, аднаўленне пігментаў з адходаў фарбавальнікаў, асвятленне расліннага алею перад разлівам у бутэлькі і фільтраванне шліфавальнай вадкасці ў металаапрацоўчых цэхах. Прэс-абсталяванне апрацоўвае як тонкія завісі з нізкім утрыманнем цвёрдых рэчываў, так і густыя пасты, якія патрабуюць павольнага напаўнення. Крокі аперацыі простыя. Спачатку зачыніце талеркі. Затым скормліваюць жыжку. Пачакайце, пакуль фільтрат пацячэ павольна. Затым спыняюць падачу. Адкрытыя талеркі. Кропельны пірог. Працягласць кожнага цыклу залежыць ад тыпу цвёрдага рэчыва і таўшчыні кекса. Для заводаў з вялікай колькасцю партый у дзень аўтаматычнае выцягванне талеркі і мыццё тканіны эканомяць час. Для заводаў з адной партыяй у дзень дастаткова ручнога кіравання. Абсталяванне не патрабуе штатнага аператара падчас фільтрацыі. Толькі падчас адкрыцця талеркі і апускання торта. Функцыі бяспекі ўключаюць канчатковыя выключальнікі на рухомых частках і скід ціску ў гідраўлічнай сістэме. Канструкцыя прытрымліваецца звычайнай практыкі фільтрацыі, але не прэтэндуе на надзвычайную прадукцыйнасць. Ён проста выконвае працу па аддзяленні цвёрдых рэчываў ад вадкасцей паўтаральным спосабам. Запасныя часткі, такія як тканіны, ушчыльнення і шлангі падачы, з'яўляюцца стандартнымі таварамі, даступнымі ў мясцовых пастаўшчыкоў. Гэта памяншае час прастою і кошт запасаў. У цэлым гэта прэсавае абсталяванне з'яўляецца практычным выбарам для заводаў, якім патрабуецца надзейнае аддзяленне цвёрдай вадкасці без складанага праграмавання або дарагога індывідуальнага праектавання.
Huzhou Dachengjin Filtration Machinery Co., Ltd.
